Alimenta equipos y motores trifásicos donde solo tienes disponible una red eléctrica bifásica.
La salida del variador es PWM (Modulación Ancho de Pulso), no una onda senoidal limpia. Está diseñada para motores y puede dañar tarjetas electrónicas, PLC, pantallas y fuentes de alimentación.

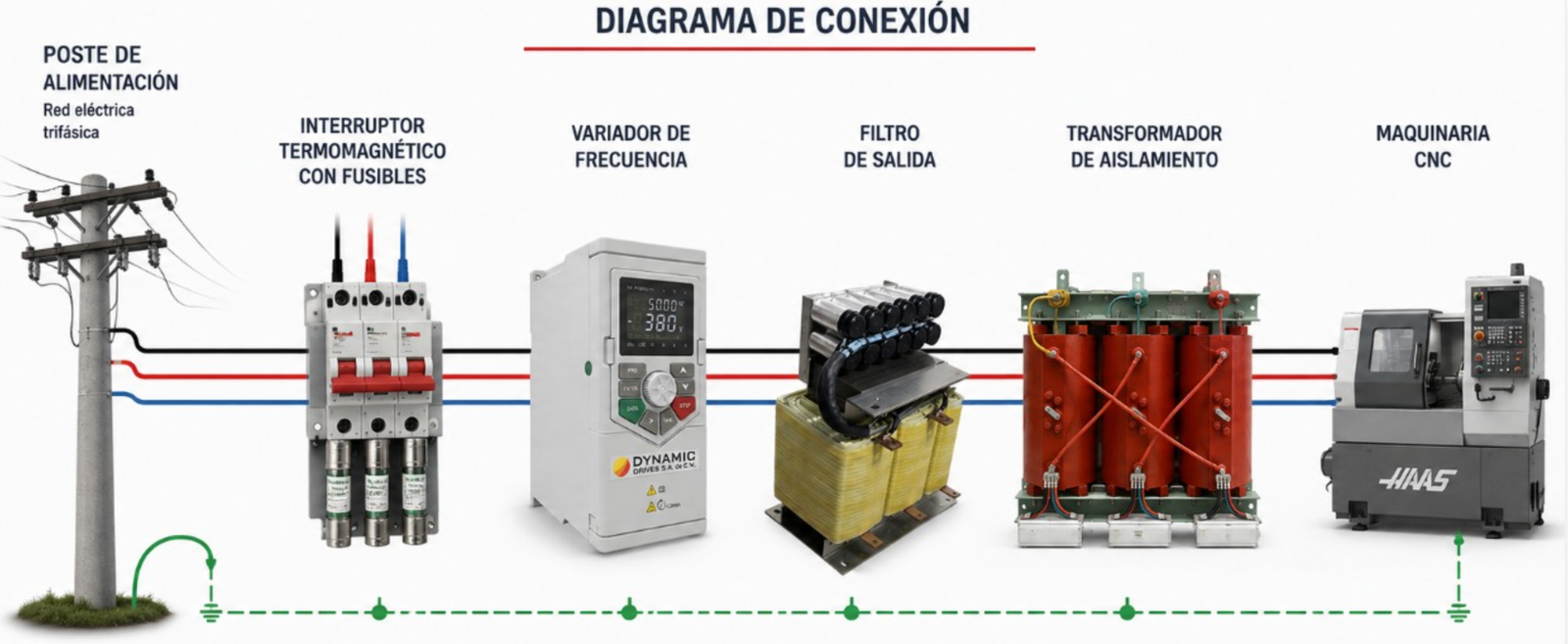

Además, el variador no genera neutro. Si la carga requiere conexión entre fase y neutro, es necesario instalar un filtro senoidal y un transformador de aislamiento trifásico con secundario en estrella, lo que puede incrementar el costo del sistema en más de una tercera parte.
Por eso, para alimentar una máquina completa se necesita un convertidor especial con salida senoidal limpia y neutro real.
Muchos equipos industriales requieren alimentación trifásica para operar correctamente, pero no todas las instalaciones cuentan con una red trifásica disponible.
Si tienes 220 V bifásicos y necesitas alimentar equipos trifásicos, nuestro sistema convertidor puede ser la solución.

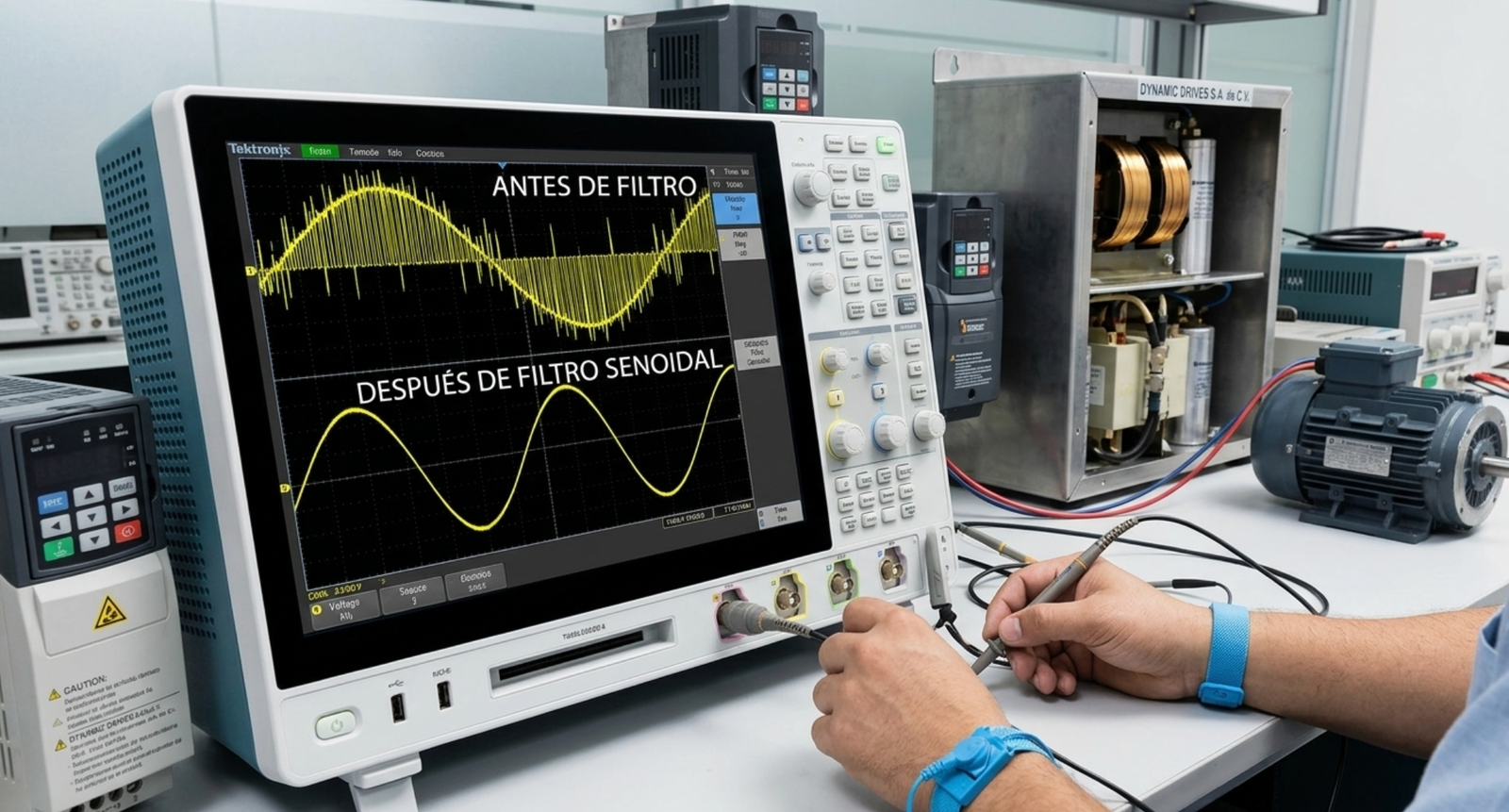

La electrónica (PLC, CNC, pantallas, etc.) no funciona con la trifásica que entrega los variadores de frecuencia, por el contenido de armónica, para eso se requiere un filtro senoidal para limpiar la señal.
Convertir de 50 a 60 HZ
Convierte de 220V bifásico/trifásico ó 440V trifásico
Convierte 220V Bifásico ó trifásico a 440V
*Si la máquina no cuenta con neutro, es necesario instalar transformador.
| Característica | Especificación |
|---|---|
| Alimentación | 220 VCA bifásicos |
| Frecuencia de entrada | 60 Hz |
| Tolerancia al voltaje de entrada | ±15 % |
| Salida | 220 VCA trifásicos |
| Frecuencia de salida | 60 Hz |
| Regulación de salida | ±2 % |
| Distorsión armónica | ≤ 3 % THD |
| Capacidad | 25 kVA |
El suministro incluye:
Sistema principal de conversión.
Para mejorar la calidad de la señal de salida.
Si tu instalación no cuenta con neutro.
Integración y protección de los componentes.
Protección contra sobre corrientes y cortocircuitos.
Protección de los semiconductores de potencia.
Selección y configuración de la solución de acuerdo con la aplicación.
Documentación detallada a nivel componente.
Verificación del funcionamiento del sistema antes de su entrega.
El convertidor puede utilizarse en instalaciones donde se requiere alimentación trifásica de 220 V y únicamente se dispone de una red bifásica de 220 V.
Sistemas de automatización.
Maquinaria industrial.
Equipos de producción.
Instalaciones donde no existe alimentación trifásica disponible.
Para maquinaria extranjera de 380V y 50 HZ
Evita modificar toda tu infraestructura eléctrica
En lugar de depender exclusivamente de una nueva acometida trifásica, principalmente porque CFE no la tiene disponible, el sistema permite aprovechar una alimentación bifásica existente y generar una salida trifásica para la aplicación.
Utiliza la red de 220 V bifásica disponible.
El sistema incorpora protección, filtrado y gabinete.
Regulación de voltaje de ±2 % máximo de 3 %.
No recibes únicamente el equipo: recibes una solución respaldada por ingeniería de aplicación.
Incluye diagramas y planos detallados a nivel componente.
Cada sistema incluye:
Contra defectos de fabricación.
Disponible por 2 o 3 años.
Dynamic Drives desarrolla soluciones para aplicaciones de control y conversión de energía, integrando equipos, protección, filtrado e ingeniería de aplicación.
En Dynamic Drives, siempre hay solución.
Cuéntanos las características de tu instalación y nuestro equipo técnico te ayudará a determinar la solución adecuada para tu aplicación.
Solicita tu cotización
Sí, siempre que las características del motor y de la aplicación sean compatibles con la capacidad y características de salida del convertidor. La aplicación debe validarse previamente.
La alimentación requerida es de 220 VCA bifásicos, 60 Hz, con una tolerancia de entrada de ±15 %.
Entrega 220 VCA trifásicos, 60 Hz.
Este modelo cuenta con una capacidad de 25 kVA.

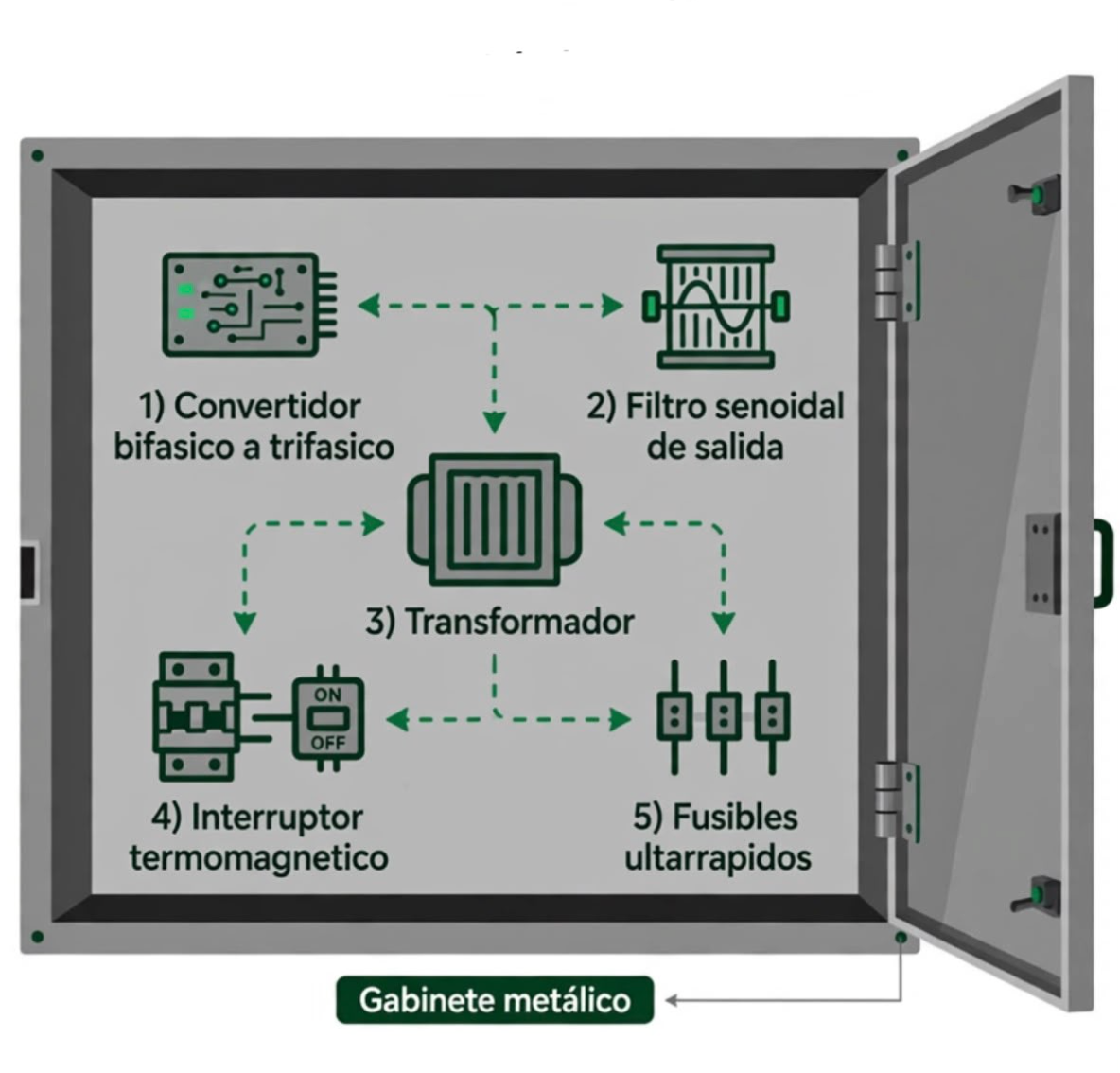

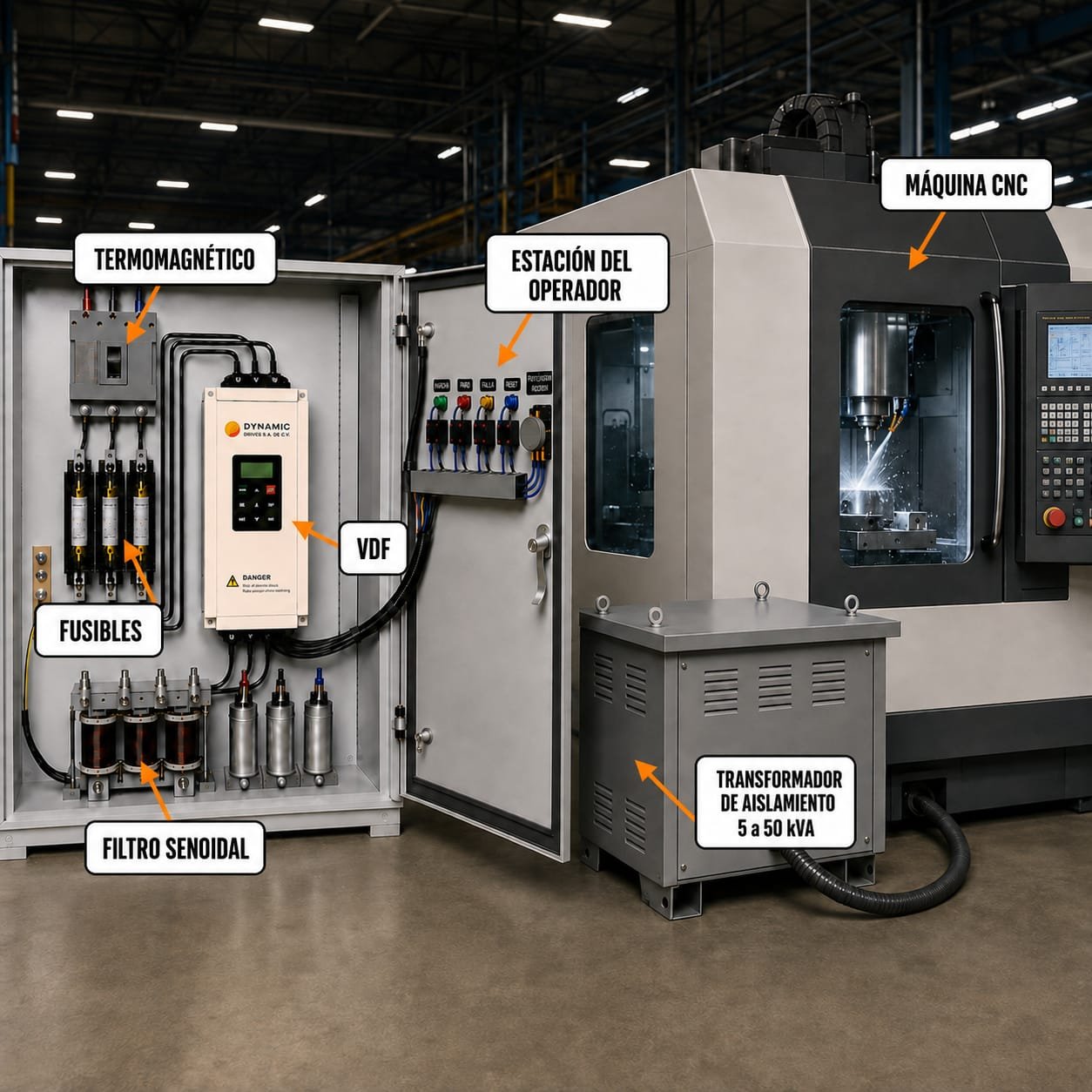

Sí. El suministro incluye gabinete metálico, interruptor termomagnético, fusibles ultrarrápidos y filtro senoidal de salida.
Sí. Se incluyen diagramas y planos eléctricos detallados a nivel componente.
Cuenta con 1 año de garantía estándar contra defectos de fabricación, con opción de garantía extendida de 2 o 3 años.

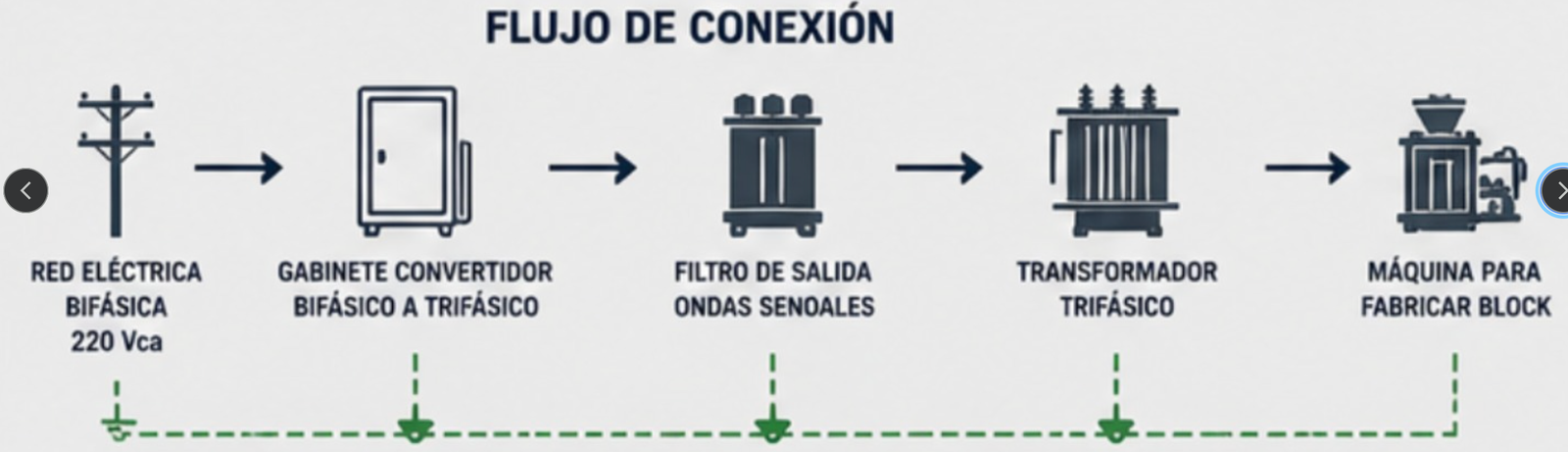

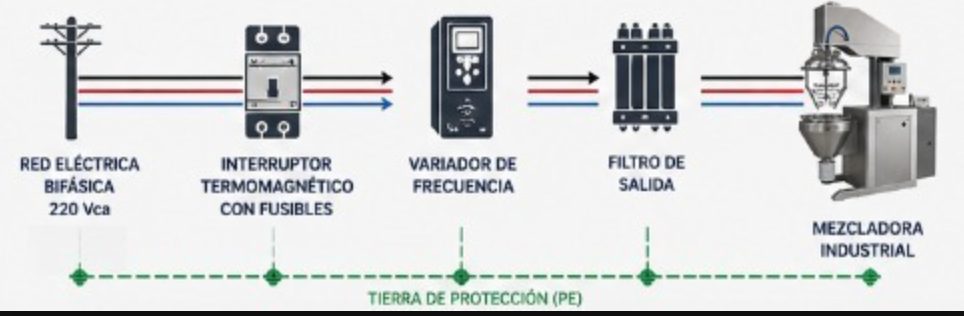

No, solo se conecta a la línea bifásica y la salida a la máquina trifásica.
